橋面徑流收集系統解決方案
橋面徑流收集系統研究成果來源于河南省交通科技項目《高速公路橋面徑流收集系統研究》（項目編號2010P218），于2010年7月19日立項，2011年11月22日通過省交通運輸廳鑒定，鑒定結果為國際先進。項目成果獲發明專利授權1項，實用新型專利2項。
政策與背景
為防范公路運營期?；愤\輸事故環境風險，原國家環境保護總局、國家發展和改革委員會及原交通運輸部等三部委聯合下發《關于加強公路規劃和建設環境影響評價工作的通知》（環發【2007】184號） 要求，對跨越敏感水體的橋梁，在確保安全和技術可行的前提下，應在橋梁上設置橋面徑流水收集系統，并在橋梁兩側設置沉淀池，對發生污染事故后的橋面徑流進行處理，以確保飲用水安全。
橋面徑流收集系統研究成果來源于河南省交通科技項目《高速 公路橋面徑流收集系統研究》（項目編號2010P218），于2010年7月19日立項，2011年11月22日通過省交通運輸廳鑒定，鑒定結果為國際先進。項目成果獲發明專利授權1項，實用新型專利2項,其中發明專利申請?zhí)朲L201210063998.0，實用新型專利申請?zhí)?01020168531.9、201220090644.0，申請?zhí)枮?01020168531.9的實用新型專利已獲批，專利號ZL201020168531.9。
工作原理

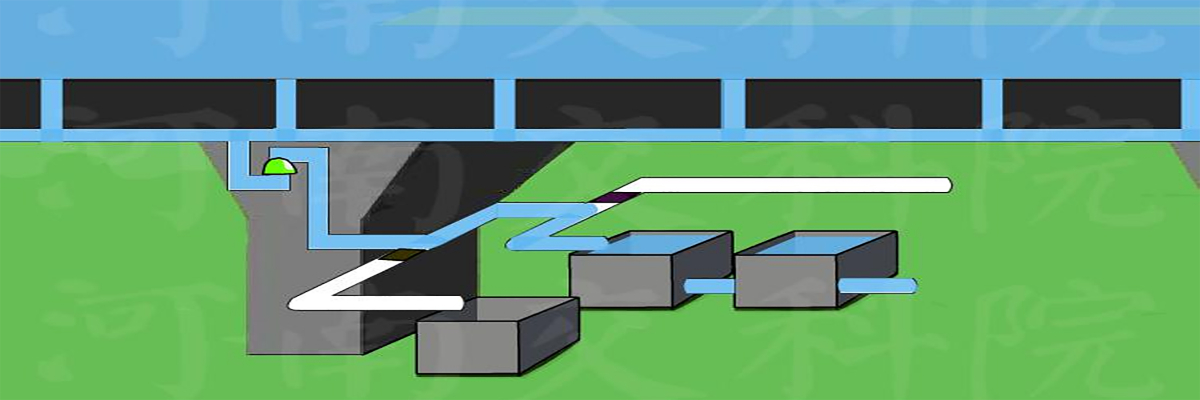

橋面徑流通過管道匯集到U型檢測管，管中安裝有可燃氣體、PH值、電導率、濁度等水質傳感器。水質傳感器通過變送器把信號傳送到控制主機中，控制主機定時采集水質情況。當水質異常時，控制主機自動控制兩位三通電磁閥通斷，徑流排入到事故泄漏收集池中，并通過GPRS無線通信模塊，把當前水質及電磁閥狀態發送到監控中心。監控中心以語音或短信方式向管理人員發送報警信息。管理人員可通過安裝在橋面上的攝像頭查看橋面事故狀況。

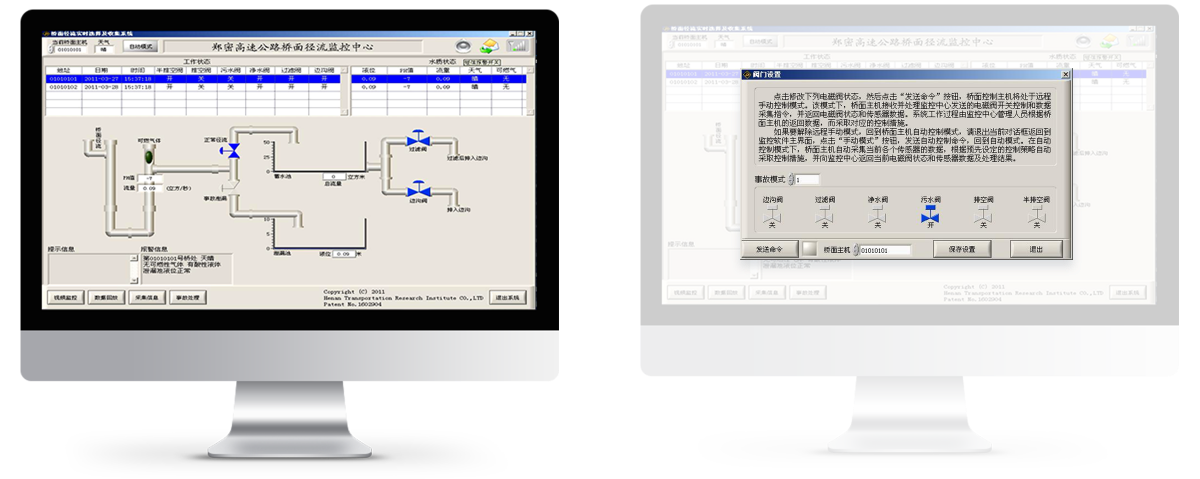

控制界面
